丁香婷婷五月综合激情_精品国产亚洲av羞羞影院_欧美麻豆精品久久久_扒开双腿猛进入爽爽免费视频_国产精品无码长腿尤物又大又嫩又白一级_日本不卡二区四区_一级无码视频_欧美性爱在线AⅤ_亚洲欧洲AV不卡_色先锋影音先锋aⅴ资源站

0Cr33Ni55Mo8 (Hastelloy G-35)

（ 0Cr33Ni55Mo8） Hastelloy G35 合金與其他 Hastelloy G合金系列中的G、G3、G30相比，0Cr33Ni55Mo8(G35)合金中不含銅但含鉻、鎳量最高，鐵量最低，而含碳量上限又較高（≤0.05%).開發(fā)此合金的主要目的是為滿足在濕法磷酸生產(chǎn)中非常苛刻的腐蝕環(huán)境中使用的蒸發(fā)器等裝置的需求。與傳統(tǒng)用于濕法磷酸中的高鉻不銹鋼和一些鐵鎳基耐蝕合金相比，0Cr33Ni55Mo8合金不僅耐蝕性優(yōu)異，而且對(duì)氯化物應(yīng)力腐蝕的敏感性也較低，同時(shí)耐點(diǎn)蝕、耐縫隙腐蝕的性能也優(yōu)良。

一、化學(xué)成分和組織特點(diǎn)

 （ 0Cr33Ni55Mo8） Hastelloy G35 合金的典型化學(xué)成分見表3-5-88，此合金的組織特點(diǎn)尚未見具體報(bào)道。

二、耐腐蝕性能

 1. 全面腐蝕

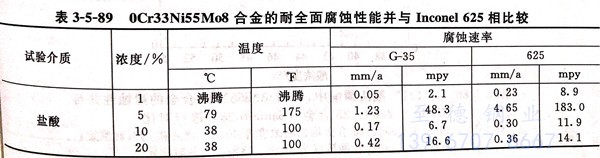

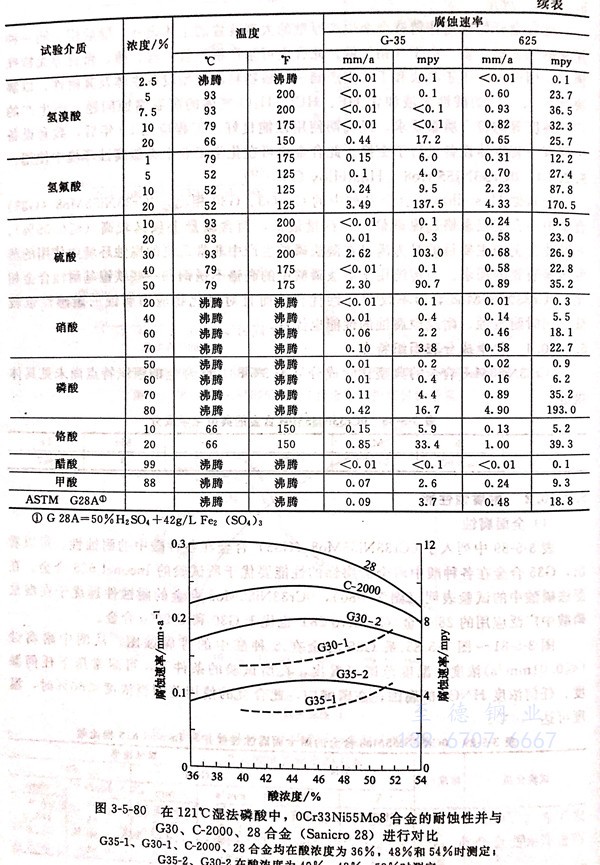

  表3-5-89中列人了0Cr33Ni55Mo8(G35)合金在各種酸中的耐蝕性?？梢钥闯觯珿35合金在各種酸中耐全面腐蝕的性能要優(yōu)于所試驗(yàn)的Inconel 625合金。在濕法磷酸中的試驗(yàn)表明（圖3-5-80)，0Cr33Ni55Mo8合金的耐蝕性遠(yuǎn)優(yōu)于在濕法磷酸中廣泛應(yīng)用的28合金（Sanicro 28)也優(yōu)于G30和C-2000合金。

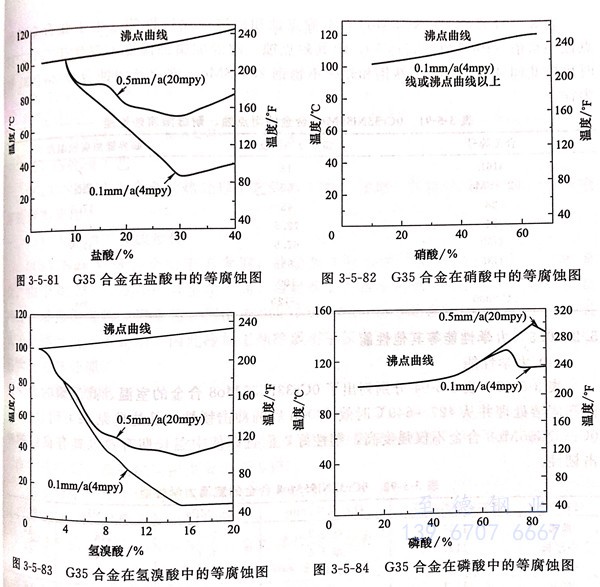

  圖3-5-81~圖3-5-85系 G35 合金在5種酸中的等腐蝕圖。從圖中耐腐蝕（＜0.01mm/a)濃度、溫度范圍可看出，在所試驗(yàn)的條件下，可耐常壓下任何溫度、任何濃度 HNO₃ 的腐蝕，在磷酸中，此合金的使用范圍當(dāng)濃度＜60%時(shí)，溫度可達(dá) 110℃。

 2. 局部腐蝕

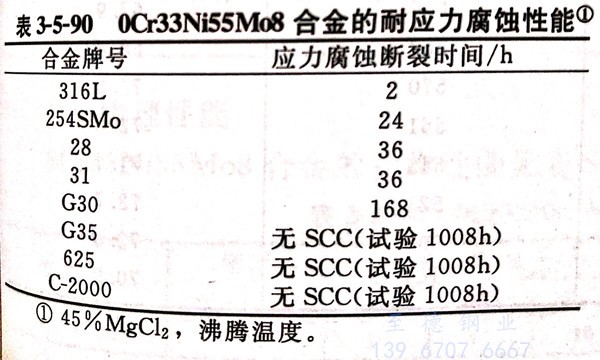

  0Cr33Ni55Mo8合金的耐氯化物（45%MgCl₂,沸騰溫度）應(yīng)力腐蝕性能良好，優(yōu)于 G30 合金 和 316L不銹鋼以及超級(jí)奧氏體不銹鋼254 SMo、鐵鎳基耐蝕合金28、31等（見表3-5-90)。

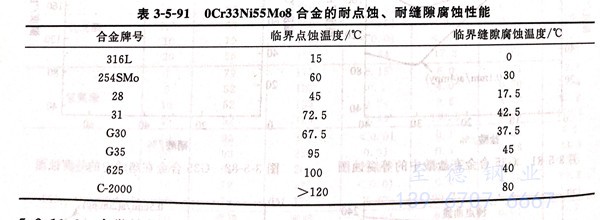

  表3-5-91系0Cr33Ni55Mo8合金耐點(diǎn)蝕和耐縫隙腐蝕性能。由于此合金的耐點(diǎn)蝕當(dāng)量值（PRE值）高達(dá)59，故其耐點(diǎn)蝕、耐縫隙腐蝕溫度不僅優(yōu)于G30合金，同時(shí)也較共同試驗(yàn)的316不銹鋼和超級(jí)不銹鋼254 SMo、鐵鎳基耐蝕合金28、31等為佳。

三、力學(xué)性能

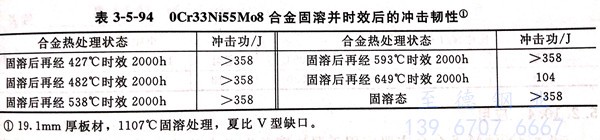

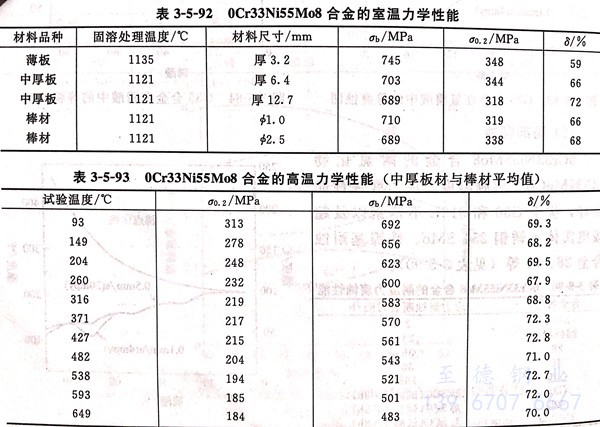

  表3-5-92~表3-5-94分別列出了0Cr33Ni55Mo8合金的室溫、高溫瞬時(shí)力學(xué)性能和固溶處理并從427~649℃時(shí)效2000h后的沖擊韌性。從這些結(jié)果可明顯看出，0Cr33Ni55Mo8合金不僅強(qiáng)度高，塑性好，而且即使中溫長期時(shí)效也具有良好的沖擊韌性。

四、熱處理工藝

  （ 0Cr33Ni55Mo8） Hastelloy G35 合金的熱處理工藝約為1210℃加熱，保溫后快冷。此合金系固溶處理態(tài)使用。

五、冷熱加工和成型性

  （ 0Cr33Ni55Mo8） Hastelloy G35 合金由于不含銅，故熱加工性會(huì)優(yōu)于含銅的G、G3、G30合金。由于0Cr33Ni55Mo8合金塑性高，故易冷加工和冷成型，而合金冷成型常常是此合金最為優(yōu)選的成型工藝。但由于0Cr33Ni55Mo8合金的強(qiáng)度和加工硬化傾向遠(yuǎn)高于鉻鎳奧氏體不銹鋼，因此冷加工和冷成型不僅需更大外力，而且必須及時(shí)進(jìn)行消除應(yīng)力熱處理。

六、焊接性能

  （ 0Cr33Ni55Mo8） Hastelloy G35 合金的可焊性良好并與C-276相近。薄板焊接宜選用GATW,中厚板焊接宜選GMAW。氣體保護(hù)焊優(yōu)先采用帶藥皮的焊條，為了減少熱影響區(qū)二次相的沉淀，最高層間溫度要低于93℃。

   由于合金冷加工件的直接焊接會(huì)帶來諸多問題，因此，合金件冷加工后必須先進(jìn)行固溶處理，然后才能進(jìn)行焊接。

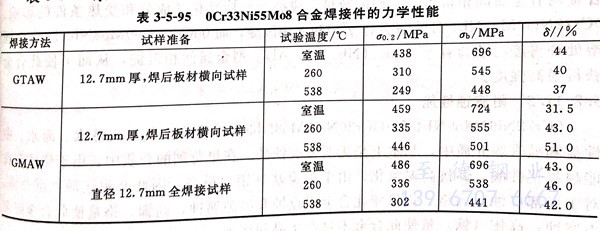

  表3-5-95系 0Cr38Ni55Mo8合金焊接件的力學(xué)性能。

七、物理性能

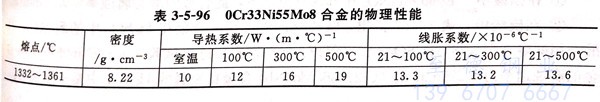

  （ 0Cr33Ni55Mo8） Hastelloy G35 合金的物理性能見表 3-5-96。

八、應(yīng)用

   （ 0Cr33Ni55Mo8） Hastelloy G35 合金主要應(yīng)用于濕法磷酸生產(chǎn)中的蒸發(fā)器，硝酸與氫氟酸溶液的酸洗用容器；化學(xué)工業(yè)中的硝酸和氯化物的腐蝕環(huán)境中的設(shè)備和構(gòu)件；苛性介質(zhì)中和系統(tǒng)裝置以及耐高溫（650℃)腐蝕的部件等。
